Кабели контрольные с медными или алюминиевыми жилами с ПВХ изоляцией с защитным покровом типа БбШв

КВБбШнг, АКВБбШнг, КВБбШнг-Т, АКВБбШнг-Т ТУ 16.К01-37-2003

Кабели контрольные с медными или алюминиевыми жилами

с ПВХ изоляцией с защитным покровом типа БбШнг пониженной горючести

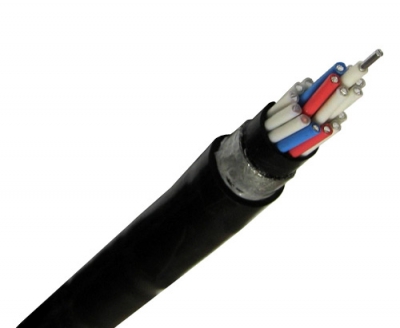

КОНСТРУКЦИЯ

1. ТОКОПРОВОДЯЩАЯ ЖИЛА – медная или алюминиевая, однопрово-лочная, 1 класса по ГОСТ 22483.

2. ИЗОЛЯЦИЯ – из поливинилхлоридного пластиката (ПВХ).

3. СКРУТКА – изолированные жилы кабелей скручены. В каждом пови-ве кабелей марок КВБбШв, АКВБбШв, КВБбШнг, АКВБбШнг имеется счетная пара, изолированные жилы которой по цвету отличаются друг от друга и от остальных жил. В кабелях марок КВБбШвЦ, АКВБбШвЦ изо­лированные жилы имеют цифровую или цветовую отличительную мар­кировку.

4. РАЗДЕЛИТЕЛЬНЫЙ СЛОЙ – выпрессован из ПВХ пластиката толщиной не менее 0.5 мм, в кабелях марок КВБбШнг и АКВБбШнг, КВБбШнг-Т, АКВБбШнг-Т из ПВХ пластиката пониженной горючести. В кабелях марок КВБбШвз, АКВБбШвз разделительный слой наложен с заполне­нием промежутков между жилами.

5. ЗАЩИТНЫЙ ПОКРОВ – типа БбШв:
– броня из двух стальных оцинкованных лент толщиной 0.3 мм,
наложенных так, чтобы верхняя лента перекрывала зазоры
между витками нижней ленты;

– защитный шланг, выпрессованный из ПВХ пластиката, в кабелях марок КВБбШнг и АКВБбШнг, КВБбШнг-Т, АКВБбШнг-Т из ПВХ пластиката пониженной горючести.

ПРИМЕНЕНИЕ

Предназначены для неподвижного присоединения к электрическим приборам, аппаратам, сборкам зажимов электрических распредели­тельных устройств с номинальным переменным напряжением до 660 В частотой до 100 Гц или постоянным напряжением до 1000 В, для про­кладки в помещениях, каналах, туннелях, земле (траншеях), в том чис­ле в условиях агрессивной среды и в местах, подверженных воздейст­вию блуждающих токов, если кабель не подвергается значительным растягивающим усилиям.

Кабели марок КВБбШнг, АКВБбШнг, КВБбШнг-Т, АКВБбШнг-Т применяются для прокладки в кабельных сооружениях и помещениях для обеспечения пожарной безопасности кабельных цепей при про­кладке в пучках.

Кабели всех марок могут быть проложены на открытом воздухе.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Виды климатического исполнения кабелей УХЛ категорий размещения 1 – 5 ,

Т (кабели в тропическом исполнении) категорий размещения 2 – 5 по ГОСТ 15150-69

Рабочая температура окружающей среды . . . . . . . . . . . . . . . . . . . . . . . . .от –50 °С до +50 °С

Относительная влажность воздуха при температуре +35°С . . . . . .  . . . . . . . . . . . . . . . . .98 %

Номинальная толщина изоляции для жил сечением:

от 0.75 до 2.5 мм2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  . . . . . . . . . . . . . . . . . . .0.6 мм

от 4 до 6 мм2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .0.7 мм

10 мм2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .0.9 мм

Электрическое сопротивление изоляции жил при температуре 20°С сечением:

от 0.75 до 1.5 мм2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .не менее 10 МОм·км

от 2.5 до 4.0 мм2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .не менее 9 МОм·км

от 6 до 10 мм2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .не менее 6 МОм·км

Длительно допустимая температура нагрева жил при эксплуатации . . . . . . . . . . . . . . . .+70°С

Кабели стойки к монтажным изгибам

Кабели марок КВБбШв, АКВБбШв, КВБбШвз, АКВБбШвз, КВБбШвЦ, АКВБбШвЦ не распространяют горение при одиночной прокладке

Кабели марок КВБбШнг , АКВБбШнг, КВБбШнг-Т, АКВБбШнг-Т не распространяют горение при прокладке в пучках

Радиус изгиба кабелей при прокладке и монтаже без предварительного

подогрева при температуре окружающей среды не ниже –7°С . . . . . . .не менее 10_ти диаметров кабеля

Строительная длина кабелей . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .не менее 150 м

Срок службы:

при прокладке в земле (траншеях) и на эстакадах . . . . . . . . . . . . .  . . . .не менее 15 лет

при прокладке в помещениях, каналах, туннелях . . . . . . . . . . . . . . .. . . .не менее 25 лет

Гарантийный срок эксплуатации . . . . .  . . . .3 года со дня ввода кабелей в эксплуатацию

КОДЫ ОКП:

35 6314 08 – кабелей КВБбШв

35 6314 35 – кабелей КВБбШнг

35 6314 31 – кабелей КВБбШвЦ

35 6344 07 – кабелей АКВБбШв

35 6344 – кабелей АКВБбШнг

35 6344 24 – кабелей АКВБбШвЦ
