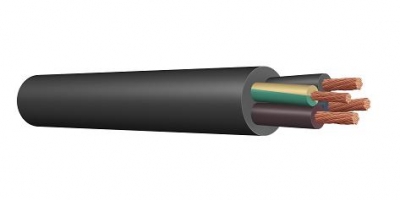

Кабель КПГНТ ТУ 16.К73.05-93

Кабели силовые, повышенной гибкости, с медными многопроволочными жилами, с теплостойкой резиновой изоляцией, в резиновой маслостойкой оболочке, не распространяющей горение



КОНСТРУКЦИЯ



1. ТОКОПРОВОДЯЩАЯ ЖИЛА – медная, многопроволочная, круглой формы, 5 класса по ГОСТ 22483. Токопроводящие жилы кабелей, предназначенных для работы в районах с тро­пическим климатом, изготовлены из медной проволоки луженой оловом или покрытой оло-вянно-свинцовым припоем с содержанием олова не менее 40 %.



2. РАЗДЕЛИТЕЛЬНЫЙ СЛОЙ – синтетическая пленка, допускается наложение изоляции без пленки при отсутствии залипания изоляции к жиле.



3. ИЗОЛЯЦИЯ – из резины изоляционной теплостойкой. Изолированные жилы имеют отли­чительную расцветку сплошную или в виде продольной полосы. Изоляция нулевой жилы выполняется голубого цвета; если нулевая жила отсутствует, голубой цвет применяется для расцветки любой жилы кроме заземляющей. Жила заземления имеет зелено-желтый цвет или обозначена цифрой 0. Цвета красный, серый, белый и, если не в сочетании, зеленый и желтый не используются для расцветки жил кабелей.



4. СКРУТКА – изолированные жилы скручены с шагом скрутки не более 12 диаметров по скрутке.



5. РАЗДЕЛИТЕЛЬНЫЙ СЛОЙ – поверх скрученных жил – синтетическая пленка или тальк, или другой аналогичный материал. Допускается изготовление без пленки при условии от­деления изолированных жил от оболочки.



6. ОБОЛОЧКА – из резины шланговой маслостойкой, не распространяющей горение, тол­щина оболочки.



ПРИМЕНЕНИЕ



Предназначены для присоединения передвиж­ных механизмов к электрическим сетям при пере­менном напряжении 660 В частотой до 400 Гц или постоянном напряжении 1000 В, при изгибах с ради­усом не менее 5 диаметров кабеля при допустимой температуре нагрева токопроводящих жил до 85°С.

Кабели марки КПГНТ используются при возмож­ности попадания на оболочку дезинфицирующих и агрессивных веществ, а также смазочных масел.

Для кабелей в тропическом исполнении к марке кабеля добавляют через дефис букву "Т". Номи­нальное сечение нулевой жилы, жилы заземления и вспомогательной жилы кабелей марки КПГНТ в за­висимости от номинального сечения основных жил.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ



Климатическое исполнение:

У категория размещения 3, 5 по ГОСТ 15150-69

Т категория размещения 1, 2, 3, 5 по ГОСТ 15150-69

Температура эксплуатации кабелей:

КПГНТ . . . . . . . . . . . . . . . . . . . . . . . .  . . . . . .  . . . . . . . . . . . . .от –30°С до +50°С

КПГНТ-Т . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  . . . . . . . . . .от –10°С до +55°С

Строительная длина кабелей, не менее . . . . . . . . . . . . . . . . . . . . . . . . . . . . .150 м

По согласованию с потребителем допускается сдача кабелей любыми длинами

Гарантийный срок эксплуатации кабелей 6 месяцев со дня ввода в эксплуатацию,

но не позднее 12 месяцев со дня изготовления

Срок службы кабелей КПГНТ 2.5 года ( срок службы исчисляется с момента изготовления кабеля)



КОДЫ ОКП:

35 4441 11
