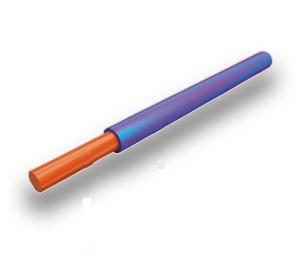

Кабель НВ, НВМ ГОСТ 17515-72
Провода монтажные с жилами из медных или медных луженых проволок с изоляцией из ПВХ пластиката
КОНСТРУКЦИЯ
1. ТОКОПРОВОДЯЩАЯ ЖИЛА:
– у проводов марки НВ – медная луженая, одно0 или многопроволочная, в соответствии с ГОСТ 22483:
класса 1 для сечений 0.12; 0.2; 0.35; 0.5; 0.75; 1.0 мм2,
класса 3 для сечений 0.75; 1.0; 1.5; 2.5 мм2,
класса 4 для сечений 0.12; 0.2; 0.35; 0.5; 0.75; 1.0; 1.5 мм2,
класса 5 для сечений 0.35; 0.5; 0.75 мм2;
– у проводов марки НВМ – медная, одно0 или многопроволочная, в соответствии с ГОСТ 22483:
класса 1 для сечений 0.12; 0.2; 0.35; 0.5; 0.75; 1.0; 1.5; 2.5 мм2 ,
класса 3 для сечений 0.75; 1.0; 1.5; 2.5 мм2,
класса 4 для сечений 0.12; 0.2; 0.35; 0.5мм2.
2. ИЗОЛЯЦИЯ – из ПВХ пластиката. Расцветка изоляции выполняется сплошной или в виде полос. Цвета
расцветки и их условное обозначение указаны в Приложении на стр. 152 (оговариваются в заказе). Номи0
нальная толщина изоляции соответствует:
для проводов НВ, НВМ на напряжение 600 В 0.35 мм,
для проводов НВ, НВМ на напряжение 1000 В 0.45 мм.
ПРИМЕНЕНИЕ
Провода монтажные предназначены для работы при номинальном переменном напряжении 600 и
1000 В частоты до 5000 Гц и постоянном напряжении 840 и 1400 В соответственно в цепях электрических устройств общепромышленного применения.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Провода марки НВМ выпускаются в климатическом исполнении УХЛ, провода марки НВ
выпускаются в климатическом исполнении В по ГОСТ 15150-69. Категории размещения 2, 3, 4.
Провода предназначены для эксплуатации при температуре . . . . . . . . . . . . . . . . . .от –50°С до +105°С
Провода устойчивы к воздействию плесневых грибов, бензина, масел
Провода устойчивы к вибрационным и ударным нагрузкам
Провода не распространяют горение
Электрическое сопротивление изоляции провода, не менее . . . . . .. . . .1х104 МОм·м
Строительная длина проводов, не менее . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . .50 м
Гарантийный срок хранения . . . . . . . . . . . . . . .. . . .1.5 года с момента изготовления
Средний срок службы проводов . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15 лет
КОДЫ ОКП:
35 8212 01 – проводов марки НВ
35 8212 27 – проводов марки НВМ
