Кабельно-проводниковая продукция / Провода для электро-установок ПВ-1, ПВ-3, НВ, НВМ

Увеличить

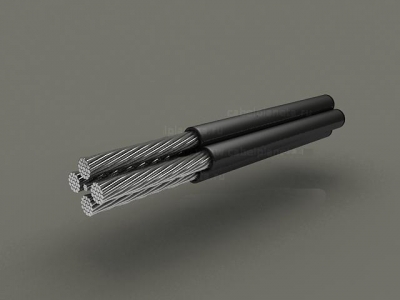

Кабель АВТ на 380 В ТУ 16.К71-015-87

Провода с алюминиевыми жилами, со стальным несущим тросом с ПВХ изоляцией

АВТУ на 380 В ТУ 16.К71-015-87

Провода с алюминиевыми жилами, с усиленным стальным несущим тросом с ПВХ изоляцией

АВТВ на 380 В ТУ 16.К71-015-87

Провода с алюминиевыми жилами, со стальным несущим тросом с ПВХ изоляцией, облегченные

АВТВУ на 380 В ТУ 16.К71-015-87

Провода с алюминиевыми жилами, с усиленным стальным несущим тросом с ПВХ изоляцией, облегченные



КОНСТРУКЦИЯ



1. ТОКОПРОВОДЯЩИЕ ЖИЛЫ – алюминиевые, сечением от 2.5 до 10 мм2 соответствуют классу 1, сечением 16 мм2 – не ниже класса 2 по ГОСТ 22483077.



2. НЕСУЩИЙ ТРОС – в проводах марок АВТ и АВТВ – из семи стальных оцинкованных проволок диаметром 0.5 мм, в проводах марок АВТУ и АВТВУ – из девятнадцати стальных оцинкованных проволок диаметром 0.5 мм, скрученных правильной скруткой.



3. ИЗОЛЯЦИЯ – из ПВХ пластиката темных цветов. Номинальная толщина изоляции на токопроводящих жилах и на несущем тросе.



4. СКРУТКА – изолированные жилы скручены вокруг троса.



ПРИМЕНЕНИЕ



Предназначены для передачи и распределения электрической энергии в силовых и осве­тительных сетях на переменное напряжение до 380 В частоты 50 Гц.

Провода марки АВТ применяются для наружной прокладки, для ввода в жилые дома и хо­зяйственные постройки в I и II районах гололедности.

Провода марки АВТУ применяются для наружной прокладки, для ввода в жилые дома и хозяйственные постройки в III и IV районах гололедности.

Провода марки АВТВ применяются для прокладки внутри помещений ( в том числе живот­новодческих).

Провода марки АВТВУ применяются для прокладки внутри помещений ( в том числе жи­вотноводческих), где требуется повышенная механическая прочность.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ



Вид климатического исполнения У категории 2 по ГОСТ 15150-69

Диапазон температур эксплуатации . . . . . . . . . . . . . . . . . .  . . . . . . . . .от –50°С до +50°С

Провод устойчив при температуре до 40°С

к воздействию относительной влажности . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . .до 98 %

Максимальная допустимая температура на жиле провода . . . . . . . . . . . . . . . . . . . . +70°С

Разрывное усилие троса

в проводах марок АВТ и АВТВ, не менее . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . .2300 Н

в проводах марок АВТУ и АВТВУ, не менее . . . . . . . . . . . . . . . . . . . . .  . . . . . . . . . .6000 Н

Электрическое сопротивление токопроводящей жилы постоянному току, не более:

при приемке и поставке . . . . . . . . . . . . . . . . . . . . . . . . . . .. . .указанным в ГОСТ 22483077

на период эксплуатации и хранения значениям больше 20 %, указанных в ГОСТ 22483077

Провод выдерживает испытание переменным напряжением (2500±30)В

частоты (50±1)Гц в течение 15 мин. с погружением в воду без предварительной выдержки в ней

Строительная длина провода, не менее . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .110 м

Гарантийный срок эксплуатации . . . . . . . . . . . . . . .. .1.5 года со дня ввода в эксплуатацию

Срок службы, не менее . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7 лет



КОДЫ ОКП:

35 5133 02 – проводов АВТ

35 5133 03 – проводов АВТУ

35 5133 04 – проводов АВТВ

35 5133 05 – проводов АВТВУ


Цена: 0 руб
Заказать

Другие фотографии товара:
АВТ на 380 В ТУ 16.К71-015-87
