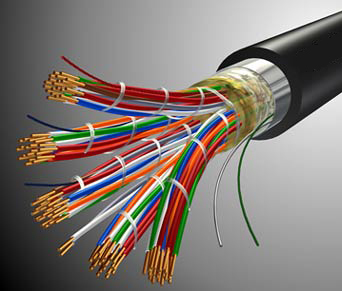

Кабель ТСВ ТУ 16.К71-005-87

Кабель телефонный станционный с медными жилами, с изоляцией из ПВХ пластиката и оболочкой из ПВХ пластиката, с экраном из фольгированного лавсана

ТСВнг ТУ 16.К71-005-87

Кабель телефонный станционный с медными жилами, с изоляцией из ПВХ пластиката

и оболочкой из ПВХ пластиката пониженной горючести, с экраном из фольгированного лавсана



КОНСТРУКЦИЯ



1. ТОКОПРОВОДЯЩАЯ ЖИЛА – из медной мягкой круглой проволоки диаметром 0.4 и 0.5 мм.



2. ИЗОЛЯЦИЯ – из ПВХ пластиката толщиной 0.25мм.



3. СКРУЧЕННАЯ ПАРА или ТРОЙКА с шагом скрутки не более 100 мм.



4. СКРУЧЕННЫЕ элементарные ПУЧКИ с шагом скрутки не более 600 мм.



5. СКРУЧЕННЫЙ СЕРДЕЧНИК.



6. ПОЯСНАЯ ИЗОЛЯЦИЯ – лента полиэтилентерефталатная обмоткой.



7. ЭКРАН – фольгированный лавсан, под экраном проложена медная контактная проволока.



8. ОБОЛОЧКА – из ПВХ пластиката, в кабелях марки ТСВнг – из ПВХ пластиката пониженной горючести.



ПРИМЕНЕНИЕ



Кабели телефонные станционные предназначены для монтажа низкочастотного станционного оборудования.



ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ



Вид климатического исполнения – УХЛ, а для кабеля марки ТСВ также Т, категории размещения 4 по ГОСТ 15150-69

Максимальная температура окружающей среды . . . . . . . . . . . . . . . . . . . . . . . . . . . . . + 50°С

Минимальная температура окружающей среды . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . – 20°С

Максимальная относительная влажность воздуха при температуре до +35°С . . . .. . . . до 98%

Монтаж и прокладка кабелей производится при температуре не ниже . . . . . . . . . . . . . – 10°С

Радиус изгиба, не менее . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10 диаметров по оболочке

Электрическое сопротивление ТПЖ постоянному току при температуре + 20°С, не более:

для ТПЖ диаметром 0.4 мм . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  . . . . . . . . . .148 Ом/км

для ТПЖ диаметром 0.5 мм . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  . . . . . . . . . . . . . .95 Ом/км

Электрическое сопротивление изоляции ТПЖ, не менее . . . . . . . . . . . . . . . . . . . .100 Мом/км

Испытательное напряжение между жилами и экраном в течение 1 мин:

постоянного тока, не менее . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .  . . . . . . . . . . . .1500 В

переменного тока частотой 50Гц, не менее . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1000 В

Электрическая емкость рабочих пар на длине 1 км (справочная величина),

не более . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .100 нф

Коэффициент затухания на частоте 1000 Гц и длине 1 км кабеля с ТПЖ диаметром (справочная величина):

0.4 мм, не более . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2.4 дБ

0.5 мм, не более . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1.9 дБ

Строительная длина кабелей, не менее . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .200 м

Гарантийный срок эксплуатации . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3 года

Минимальный срок службы . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15 лет



КОДЫ ОКП:

35 7412 01 – кабелей ТСВ

35 7412 04 – кабелей ТСВнг
