Область использования
|
Конструкция
|
| Кабели симметричные для систем распределённого сбора данных, использующих промышленный интерфейс RS-485 по стандартам ИСО/МЭК 8482, TIA/EIA-485-A. Кабели марки КИПЭВ (КИПЭВт, КИПЭВм) не распространяют горение при одиночной прокладке, имеют класс пожарной опасности О1.8.2.3.4 в соответствии с ГОСТ Р 53315-2009, сертификат пожарной безопасности и разрешение Федеральной службы по технологическому надзору на применение во взрывоопасных и пожароопасных зонах внутри и вне помещений, при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков. Кабель марки КИПЭП, имеет класс пожарной опасности О2.8.1.2.1, эксплуатируется на открытом воздухе, в кабельных канализациях, коллекторах, частично затапливаемых помещениях. Кабели сертифицированы в системе ГОСТ Р и имеют свидетельство о типовом одобрении Российского Морского Регистра Судоходства. Могут использоваться в системах СМИС по ГОСТ Р 22.1.12–2005. |

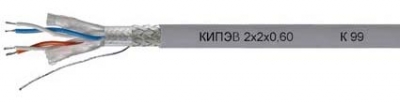

Пары с многопроволочными медными лужёными жилами диаметром 0,60 мм (7×0,20 мм) с изоляцией из сплошного полиэтилена, в общем экране из алюмолавсановой ленты с дренажным проводником и оплёткой из медных лужёных проволок плотностью 88- 92%. Пары имеют цветовую кодировку изоляции. Оболочка из поливинилхлоридного пластиката для кабеля марки КИПЭВ или светостабилизированного полиэтилена для КИПЭП. |
| Электрические параметры |
| Электрическое сопротивление жилы постоянному току при температуре 20 °C, не более, Ом/100м |
10,0 |
| Электрическое сопротивление цепи экрана постоянному току при температуре 20 °C для кабелей с числом пар N=1; 2; 3; 4, не более, Ом/100м |
1,16; 0,81; 0,76; 0,73 |
| Асимметрия электрического сопротивления постоянному току жил в паре, не более, % |
3 |
| Волновое сопротивление при частоте 1 МГц, Ом |
120 ± 12 |
| Электрическая ёмкость пары, не более, пФ/м |
42 |
| Электрическая ёмкость между одной жилой и другими жилами, соединёнными с экраном, не более, пФ/м |
71 |
| Коэффициент затухания при частоте 1 МГц, не более, дБ/100м |
2,1 |
| Массогабаритные и эксплуатационные параметры |
| Число пар в кабеле, N |
Наружный размер кабеля, не более, мм |
Мин. радиус изгиба кабеля, мм |
Расчетная масса 1км кабеля, кг |
Диапазон рабочих температур, °С |
Срок службы, не менее, лет |
| КИПЭВ |
КИПЭП |
КИПЭВ |
КИПЭП |
| 1 |
6,2 |
62,0 |
39,9 |
35,3 |
– 40 ÷ 70 |
– 60 ÷ 85 |
25 |
| 2 |
9,2 |
92,0 |
65,5 |
58,3 |
| 3 |
9,7 |
97,0 |
76,5 |
68,6 |
| 4 |
10,2 |
102,0 |
86,2 |
77,7 |
| 5 |
12,2 |
122,0 |
130,1 |
115,8 |
| 6 |
13,2 |
132,0 |
147,1 |
131,4 |
| 7 |
13,2 |
132,0 |
155,1 |
139,4 |
| 9 |
15,8 |
158,0 |
196,7 |
175,9 |
| 10 |
17,0 |
170,0 |
217,9 |
194,5 |
По требованию заказчика возможно изготовление кабелей с оболочкой из поливинилхлоридного пластиката:
– повышенной теплостойкости и масло-бензостойкости на температуру до 105°С (КИПЭВт);
– повышенной морозостойкости на температуру до –60°С (КИПЭВм).
Пример записи условного обозначения кабеля при его заказе и в документации другого изделия:
"Кабель КИПЭВ 4×2×0,60 ТУ16.К99-008-2001"
|
