Описание марки:

Симметричный проводник КПСЭн(A)-FRLS 1x2x1 парной скрутки предназначен для работы в условиях высокой опасности, так как является огнестойким. Он способен обеспечить даже в аварийных ситуациях при наличии возгорания работу систем видеонаблюдения, противопожарной защиты и пожарной сигнализации. Что позволит как эффективно работать системам тушения, так и сохранять возможность оповещения для более эффективной эвакуации людей. Прокладывается стационарно. Возможна групповая прокладка.

Рассмотрим подробнее значение названия:

• КПС - является свидетельством того, что он имеет парную скрутку;
• Э – обозначает экранирование;
• нг - LS – говорит о том, что для выполненной из поливинилхлоридного пластиката оболочки характерна пониженная пожароопасность, а также низкое газо- и дымовыделение;
• (А) – показатель категории пожарной безопасности;
• FR – говорит об изоляции, выполненной из кремнийорганической резины, которая является огнестойкой.

Сфера применения:

Серия КПСЭ была первой огнестойкой серией, изолированной кремне-органикой, которая стала производиться в промышленных масштабах в нашей стране. Кремне-органический материал обеспечивает целостность самой жилы, а также защищает от высокой температуры. Даже от прямого воздействия огня. Именно такой симметричный кабель для пожарной сигнализации, имеющий парную скрутку и обладающий огнестойкостью, применяется для создания практически всех систем противопожарной защиты. Прокладка ведется стационарно, могут размещаться группой.

Чаще всего маркоразмер 1х2х1 приобретается для систем:

• пожарной сигнализации (ОПС);
• автоматического пожаротушения (АУПТ);
• оповещения о пожаре, управления эвакуацией (СОУЭ);
• противодымной защиты;
• аварийной вентиляции;
• охранных;
• др. систем, которые должны исправно функционировать даже при возникновении возгорания поблизости.

Горение не распространяется даже при групповой прокладке. Обеспечена огнестойкость на 3 часа. Характерен низкий показатель газо- и дымовыделения. Обладает высоким классом пожарной безопасности. Есть сертификаты ГОСТ Р.

Прокладка такого провода может вестись в общественных и жилых помещениях, а также производственных и других промышленных зданиях и сооружениях. Особенно если они относятся к объектам повышенной опасности. А для применяемых в них проводов выдвигаются высокие требования по обеспечению работоспособности во время пожара. Допускается применение в плавильных цехах и на АЭС.

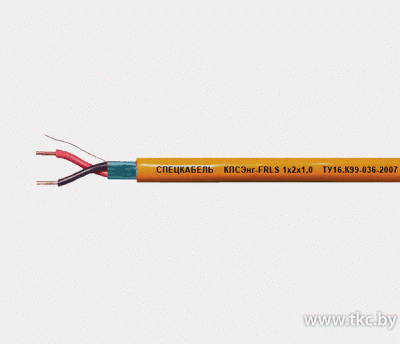

Строение маркоразмера 1x2x1

В каждую пару входит две однопроволочные жилы из меди, сечение их равно 1 кв. мм. Изоляция каждой жилы в паре выполнена из кремнийорганической резины, она обладает огнестойкостью. Пара заключена под общее экранирование, оно производится алюмолавсановой лентой. Контактный проводник при этом выполнен из медной проволоки, причем лужёной.

Все это заключено под оболочку, которая выполнена из ПВХ пластиката. Основными характеристиками её является пониженные пожароопасность, газо- дымовыделение. Внешняя оболочка окрашена в оранжевый цвет.

Налажено серийное производство одно- и двухпарных видов. Часто используются маркоразмеры, число пар в которых колеблется до 10, но при необходимости их может быть и до 40, что оговаривается в условиях отдельного заказа.

Технические характеристики и массогабаритные параметры 1х2х1:

Электрическая ёмкость пары не превышает 100 нФ/км. Изоляция жил имеет электрическое сопротивление 100 МОм x км и выше при температуре 20 ºС, что позволяет минимизировать потери электроэнергии при прокладке на большие расстояния. Сама жила обладает электрическим сопротивлением в 18,8 Ом/км, т.е. 37,6 Ом/км для пары при температуре 20 ºС. Рабочее напряжение не должно превышать 300 В. Коэффициент затухания не превышает 0,95 дБ/км при частоте 1 кГц.

Наружный размер составляет 6,7 мм, а изгиб должен иметь минимальный радиус от 67 мм и выше. Хотя однократно может быть допущен изгиб с радиусом 46,9 мм, т.е. семикратного наружного диаметра. Расчетная масса маркоразмера 1x2x1 составляет 57 кг на 1 км.

Условия эксплуатации:

Применяется внутри помещений, а при эксплуатации вне зданий следует позаботиться о защите от воздействия прямых солнечных лучей, а также снега, дождя и других атмосферных осадков. Благодаря тому, что сам провод является огнестойким, его можно прокладывать без помещения в специальные негорючие кабельные коробы или каналы. При этом возможна прокладка его пучком на тех же условиях.

Монтаж может осуществляться в условиях, когда окружающая температура находится в пределах от -10 ºС до +50 ºС. Рабочие температуры эксплуатации составляют от -40 ºС до +70 ºС. При этом даже при прямом воздействии на него пламени, он продолжает выполнять свои функции на протяжении порядка трех часов.

Благодаря тому, что экранирование осуществляется обмоткой из алюмославсановой ленты, он дополнительно защищен и от электромагнитных помех. Таким образом данный провод можно спокойно прокладывать в пучках и вблизи другой проводки, так как правильное функционирование таким соседством нарушено не будет.

Минимальный срок службы составляет 15-20 лет.
